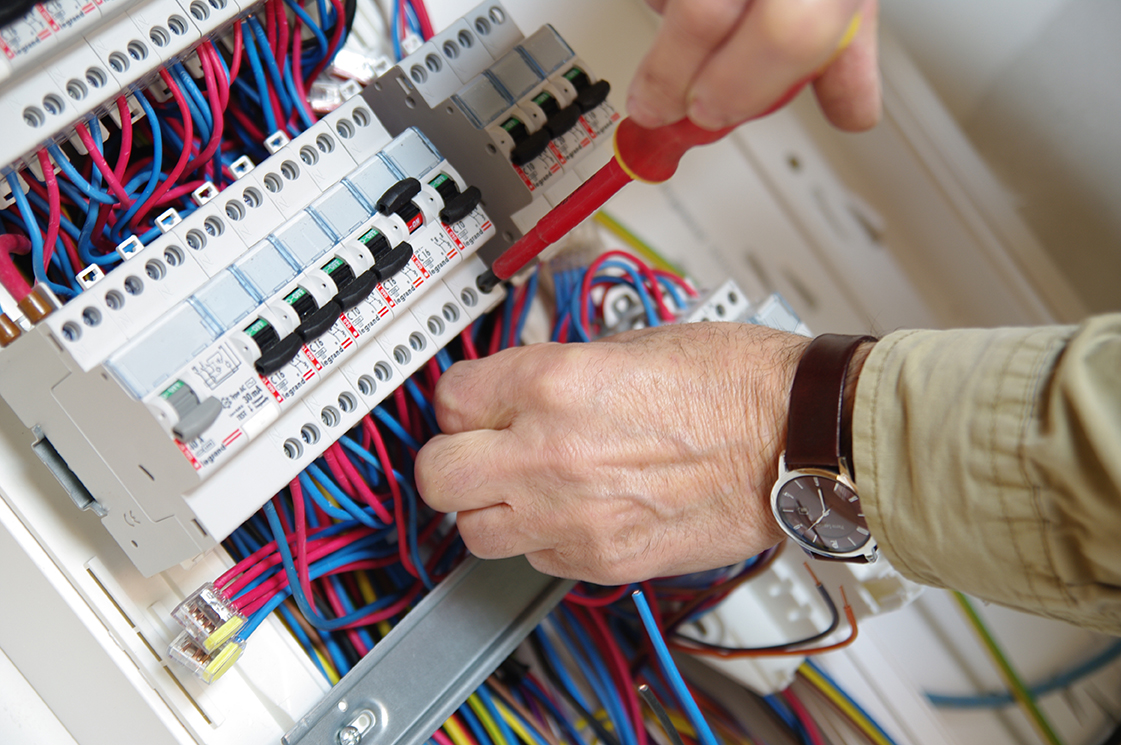

Si tu te demandes comment est composé un tableau électrique, tu es au bon endroit. Concrètement, ce boîtier central répartit l’électricité dans la maison et protège ton installation contre les surcharges, les courts-circuits et, selon les équipements, certains défauts d’isolement. Dans la pratique, bien comprendre ses éléments te permet de mieux lire ton installation, de repérer un problème plus vite et d’éviter des erreurs qui peuvent coûter cher.
L’essentiel a retenir : un tableau électrique regroupe les protections et la distribution de l’électricité dans une habitation.
- Le disjoncteur protège contre les surcharges et les courts-circuits.
- L’interrupteur différentiel protège les personnes en cas de fuite de courant.
- Le disjoncteur principal permet de couper toute l’alimentation rapidement.
- La bonne capacité des protections dépend des circuits et des appareils branchés.
- Un tableau mal dimensionné ou mal organisé peut créer des risques de sécurité.
- Avant toute intervention, il faut couper le courant et vérifier l’absence de tension.
Qu’est-ce qu’un tableau électrique ?
Un tableau électrique est le point de départ de toute l’installation électrique d’un logement. Il reçoit l’arrivée du courant, le répartit vers les différents circuits et intègre les dispositifs de protection indispensables. Si tu es dans une maison ou un appartement, c’est lui qui permet d’alimenter séparément l’éclairage, les prises, la cuisine, le chauffage ou encore certains appareils spécialisés.
Dans les faits, son rôle ne se limite pas à “faire circuler” l’électricité. Il sert surtout à limiter les conséquences d’un incident. Par exemple, si un appareil provoque une surcharge, le circuit concerné peut être coupé sans mettre toute la maison à l’arrêt. C’est ce qui fait du tableau électrique un élément central de sécurité et de confort au quotidien.
On y trouve généralement des disjoncteurs, un ou plusieurs interrupteurs différentiels, parfois des fusibles sur les installations anciennes, ainsi que des borniers, peignes de répartition et autres éléments de raccordement. Ce sont ces composants qui assurent à la fois la distribution et la protection de l’installation.
Les composants essentiels d’un tableau électrique
Pour bien comprendre la composition d’un tableau électrique, il faut distinguer les éléments de protection, les éléments de répartition et les éléments de commande. C’est cette combinaison qui rend l’installation à la fois fonctionnelle et sécurisée.
Le disjoncteur
Le disjoncteur est l’un des composants les plus importants. Son rôle est de couper automatiquement le courant lorsqu’un circuit absorbe trop d’intensité ou lorsqu’un court-circuit se produit. Concrètement, il protège les câbles et les appareils, mais surtout il évite l’échauffement anormal qui peut devenir dangereux.
Dans la majorité des cas, chaque circuit de la maison possède son propre disjoncteur. Cela permet d’isoler uniquement la zone concernée en cas de problème. Par exemple, si le circuit des prises de la cuisine disjoncte, le reste du logement continue de fonctionner.
L’interrupteur différentiel
L’interrupteur différentiel protège les personnes. Il détecte une différence entre le courant qui entre et celui qui ressort, ce qui peut révéler une fuite vers la terre. Si cette fuite dépasse le seuil prévu, il coupe l’alimentation très rapidement.
Ce point est essentiel : un disjoncteur protège surtout l’installation, alors qu’un interrupteur différentiel protège surtout contre les risques d’électrocution. En pratique, les deux sont complémentaires. Si tu veux une installation vraiment sûre, il faut les deux niveaux de protection.
Le disjoncteur principal
Le disjoncteur principal, parfois appelé disjoncteur de branchement, permet de couper l’ensemble de l’alimentation du logement. Il joue un rôle de sécurité globale et facilite l’arrêt complet du courant en cas d’intervention ou d’urgence.
Sur le terrain, c’est souvent le premier organe que l’on coupe avant de travailler sur un tableau. Il sert aussi à protéger l’installation contre certaines surintensités générales. Si tu dois intervenir sur un appareil, une ligne ou un tableau, c’est lui qui permet de mettre tout le circuit hors tension rapidement.
Les borniers, peignes et éléments de répartition
Le tableau électrique contient aussi des éléments moins visibles, mais tout aussi importants. Les borniers assurent les raccordements, les peignes de répartition distribuent l’alimentation vers plusieurs disjoncteurs, et les barres de terre permettent d’évacuer les courants de défaut.
Dans la pratique, une bonne répartition améliore la lisibilité du tableau et limite les erreurs de câblage. C’est aussi ce qui rend un dépannage plus simple. Un tableau bien organisé est plus fiable qu’un tableau “bricolé” avec des fils trop longs, des repiquages improvisés ou des connexions mal identifiées.
Le rôle du disjoncteur principal dans un tableau électrique
Le disjoncteur principal est un élément clé du tableau électrique. Il protège l’ensemble de l’installation contre les surintensités et permet de couper l’alimentation générale rapidement. Si tu rencontres un problème important, c’est lui qui permet d’interrompre le courant sans devoir agir circuit par circuit.
Il surveille la puissance appelée par l’installation. Si la consommation dépasse ce que l’abonnement ou l’installation peut supporter, il peut déclencher. Ce que cela change pour toi, c’est simple : il évite qu’une installation soit sollicitée au-delà de ses capacités, ce qui réduit les risques de surchauffe et de détérioration.
Dans les faits, un déclenchement fréquent du disjoncteur principal n’est jamais anodin. Cela peut révéler un abonnement trop faible, un appareil défectueux ou une installation mal dimensionnée. Si tu es dans cette situation, il faut analyser la cause plutôt que de simplement réenclencher le disjoncteur à répétition.
La fonction des interrupteurs différentiels dans un tableau électrique
Les interrupteurs différentiels sont indispensables pour la sécurité des occupants. Ils détectent les fuites de courant et coupent l’alimentation avant qu’un défaut ne devienne dangereux. C’est particulièrement important dans les pièces humides, près des appareils électroménagers ou sur les circuits très sollicités.
Concrètement, si un appareil présente une fuite vers la terre, l’interrupteur différentiel réagit beaucoup plus vite qu’une réaction humaine. C’est ce qui limite le risque d’électrisation. Dans la majorité des cas, on retrouve plusieurs interrupteurs différentiels dans un tableau afin de répartir les circuits et éviter qu’un seul défaut coupe toute la maison.
Il existe plusieurs types d’interrupteurs différentiels, adaptés à des usages différents. Certains sont plus appropriés pour les circuits standards, d’autres pour des équipements sensibles ou spécifiques. Si tu fais évoluer ton installation, il faut donc vérifier la compatibilité des protections avec les appareils concernés.
Le bouton test : un réflexe à adopter
Chaque interrupteur différentiel possède généralement un bouton test. Il permet de vérifier que le mécanisme de déclenchement fonctionne correctement. En pratique, il est recommandé de le tester régulièrement, car un dispositif de protection qui ne réagit plus correctement ne remplit plus son rôle.
Si tu ne sais pas quand le faire, un contrôle périodique simple est préférable à aucune vérification. Et si le test ne provoque pas de coupure, il faut faire contrôler l’appareil par un professionnel.
Comment choisir la taille et la capacité d’un disjoncteur pour un tableau électrique
Choisir le bon disjoncteur ne consiste pas seulement à prendre “le plus puissant possible”. Il faut surtout l’adapter au circuit qu’il protège, à la section des câbles et aux appareils raccordés. C’est un point essentiel, car un disjoncteur trop faible déclenchera sans raison apparente, tandis qu’un disjoncteur trop fort peut laisser passer une intensité dangereuse pour les conducteurs.
Dans la pratique, le dimensionnement dépend de plusieurs critères : la nature du circuit, la puissance des équipements, la longueur des câbles et le mode de pose. Par exemple, un circuit d’éclairage n’a pas les mêmes besoins qu’une ligne dédiée à un four, à une plaque de cuisson ou à une borne de recharge.
On constate souvent que les erreurs viennent d’un mauvais lien entre le disjoncteur et la section des fils. C’est un piège classique : si la protection n’est pas cohérente avec le câblage, l’installation peut sembler fonctionner normalement tout en restant mal protégée.
Si tu dois choisir ou remplacer un disjoncteur, il faut donc vérifier trois points : le circuit concerné, la puissance réellement utilisée et la conformité de l’ensemble avec l’installation existante. En cas de doute, mieux vaut faire valider le choix par un électricien.
Les précautions de sécurité à prendre lors de l’installation ou de la manipulation d’un tableau électrique
Intervenir sur un tableau électrique demande de la méthode et de la prudence. Même une opération qui paraît simple peut devenir dangereuse si le courant n’est pas coupé correctement ou si l’on confond plusieurs circuits. Dans les faits, la première règle est toujours la même : ne jamais ouvrir un tableau sans avoir sécurisé l’alimentation.
Avant toute manipulation, il faut couper le courant au niveau adapté, vérifier l’absence de tension avec un appareil de mesure approprié et s’assurer que personne ne peut réenclencher l’alimentation pendant l’intervention. C’est ce qu’il faut faire systématiquement, même pour un simple contrôle visuel.
Il est aussi recommandé de ne pas multiplier les raccordements improvisés. Une boîte de dérivation mal utilisée, un fil mal serré ou un circuit surchargé peuvent provoquer des échauffements, des coupures répétées ou, dans le pire des cas, un départ de feu. Si tu rencontres ce type de problème, il faut corriger la cause, pas seulement le symptôme.
Enfin, un tableau électrique doit rester lisible. Les circuits doivent être identifiés, les protections clairement repérées et les connexions correctement serrées. Ce sont des détails en apparence, mais ils changent tout au moment d’un dépannage ou d’une intervention d’urgence.
Les erreurs fréquentes à éviter
Quand on parle de tableau électrique, certaines erreurs reviennent souvent. Les connaître te permet d’éviter des interventions inutiles ou risquées.
- Confondre disjoncteur et interrupteur différentiel, alors qu’ils ne protègent pas la même chose.
- Installer un disjoncteur sans vérifier la section des câbles.
- Multiplier les branchements sans repérage clair des circuits.
- Ignorer les déclenchements répétés au lieu d’en chercher la cause.
- Intervenir sous tension sans contrôle d’absence de courant.
- Remplacer un composant sans vérifier l’état global du tableau.
En pratique, ces erreurs peuvent provoquer des pannes à répétition, une mauvaise protection des personnes ou une usure prématurée des équipements. Si tu veux une installation fiable, il faut raisonner en ensemble et pas seulement en pièce isolée.
Comment reconnaître un tableau électrique à surveiller
Certains signes doivent t’alerter. Si ton tableau disjoncte souvent, si les étiquettes sont absentes, si les fils sont mal rangés ou si tu entends des bruits anormaux, il y a probablement un point à contrôler. Une odeur de chaud, un boîtier qui chauffe ou des traces noires sont également des signaux à prendre au sérieux.
Dans ces cas-là, il ne faut pas attendre que la situation s’aggrave. Un tableau électrique en mauvais état peut fonctionner “à peu près” pendant un temps, puis devenir soudainement problématique. Ce que cela implique, c’est qu’un simple contrôle visuel peut déjà éviter une panne plus lourde ou un risque de sécurité.
FAQ
Qu’est-ce qu’un tableau électrique ?
Un tableau électrique est le boîtier qui répartit l’électricité dans un logement et protège l’installation. Il regroupe les organes de commande et de sécurité nécessaires au fonctionnement des circuits.
Quels sont les composants d’un tableau électrique ?
Un tableau électrique contient généralement des disjoncteurs, des interrupteurs différentiels, des borniers, des peignes de répartition et parfois d’autres éléments de commande. Chaque composant a un rôle précis dans la protection ou la distribution du courant.
Quel est le rôle du disjoncteur principal dans un tableau électrique ?
Le disjoncteur principal permet de couper l’alimentation générale et de protéger l’installation contre certaines surintensités. Il sert aussi à sécuriser une intervention en mettant tout le logement hors tension.
La fonction des interrupteurs différentiels dans un tableau électrique
Les interrupteurs différentiels protègent les personnes contre les fuites de courant. Ils coupent l’alimentation dès qu’un défaut d’isolement est détecté.
Comment choisir la taille et la capacité d’un disjoncteur pour un tableau électrique
Il faut choisir un disjoncteur adapté au circuit, à la section des câbles et à la puissance des appareils. Un mauvais dimensionnement peut provoquer des déclenchements intempestifs ou une protection insuffisante.
Les précautions de sécurité à prendre lors de l’installation ou de la manipulation d’un tableau électrique
Il faut toujours couper le courant, vérifier l’absence de tension et éviter toute intervention sous tension. Si tu n’es pas certain de la procédure, il vaut mieux faire appel à un professionnel.
